TINO -S

Tradiční difuzor

Difuzor přívodu vzduchu TINO-S nahrazuje tradiční vzduchové mřížky v místech renovace.

Snadno nastavený přívodní vzduchový difuzor TINO-S je ideální pro místa, která tradičně používají ventilační mřížky. TINO-S řeší problémy spojené s tradičními mřížkami, jako je nastavitelnost, poměr míchání, pocit proudění vzduchu a vzhledu.

Tlaková ztráta v rozdělovači přívodu vzduchu je skutečně dostatečná, aby umožnila přesné nastavení. Rozdělovač přívodního vzduchu TINO-S tedy nevyžaduje samostatnou regulační klapku.

Jednou z charakteristik přiváděného vzduchového difuzéru je jeho vysoký směšovací poměr, který přispívá k efektivnímu míchání vzduchu v místnosti se vzduchem přiváděným do místnosti. Vysoký poměr míchání také snižuje pocit tahu a vytváří čerstvý vnitřní vzduch v celé místnosti.

Přívodní vzduchový difuzor TINO-S je vhodný zejména pro prostory jako:

  • Kanceláře
  • Učebny
  • Hotelové pokoje
  • Nemocnice
  • a další prostory, které tradičně používají mřížky

Materiál a povrchová úprava

Přívodní vzduchový difuzor TINO-S je vyroben z ocelových plechů. Difuzor je dodáván ve standardní barvě RAL 9016, ale je k dispozici i v jiných speciálních barvách.

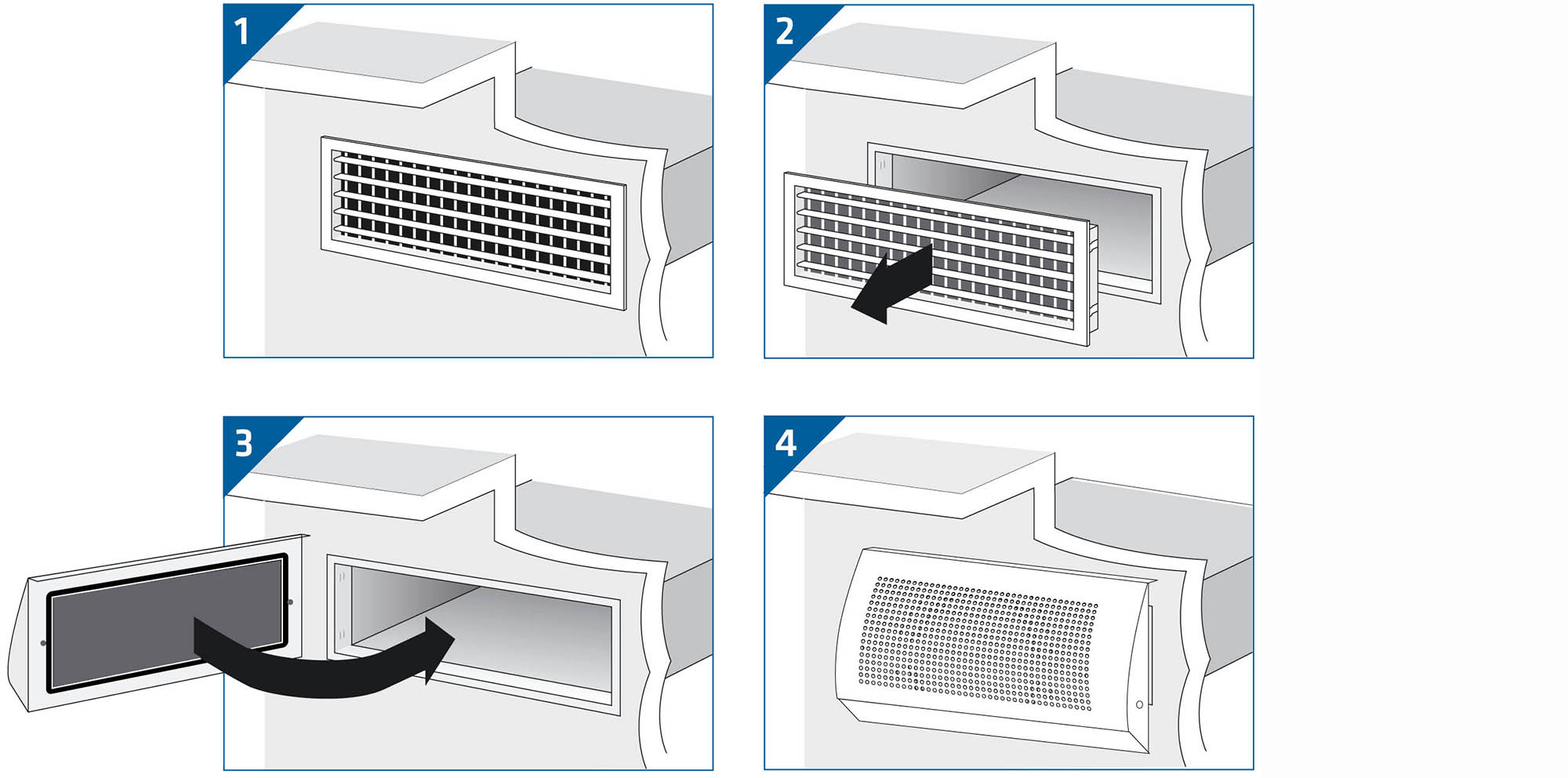

  • TINO-S nahrazuje tradiční mřížky
    TINO-S lze namontovat například na stěnu pomocí šroubů. V zadní části difuzéru je těsnění, které by mělo dosednout na stěnu.

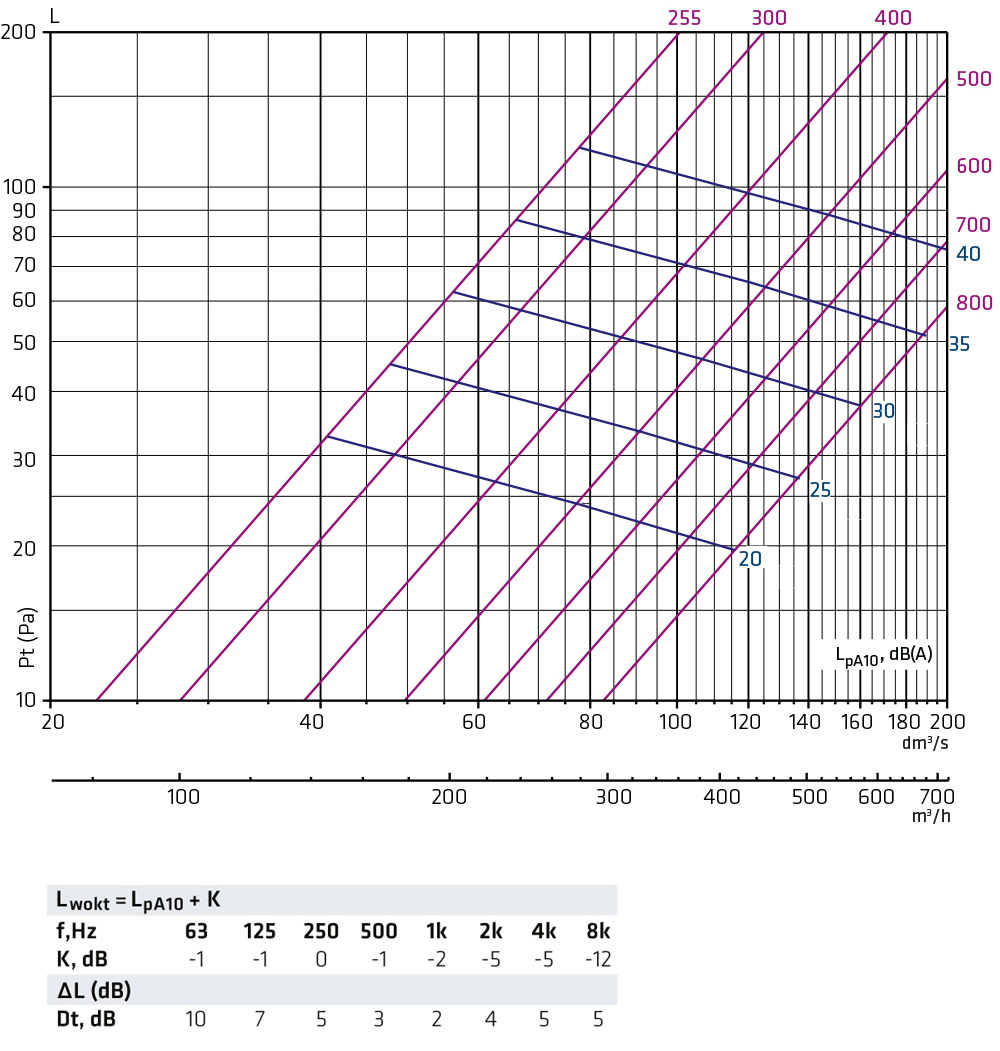

  • Rychlý průvodce

    Doporučený maximální průtok vzduchu l / s



    Tlaková ztráta pro daný průtok vzduchu je 25 Pa

    Hladina hluku je menší než 28 dB (Lpa10)

    Rychlost proudění vzduchu ve spojovacím otvoru by neměla být větší než 2 m/s.



  • Označení
    TINO-S-400-210-300-125
      1 2 3 4



    1 = šířka L

    2 = výška H

    3 = Šířka kabelového konektoru A

    4 = Výška kabelového konektoru B

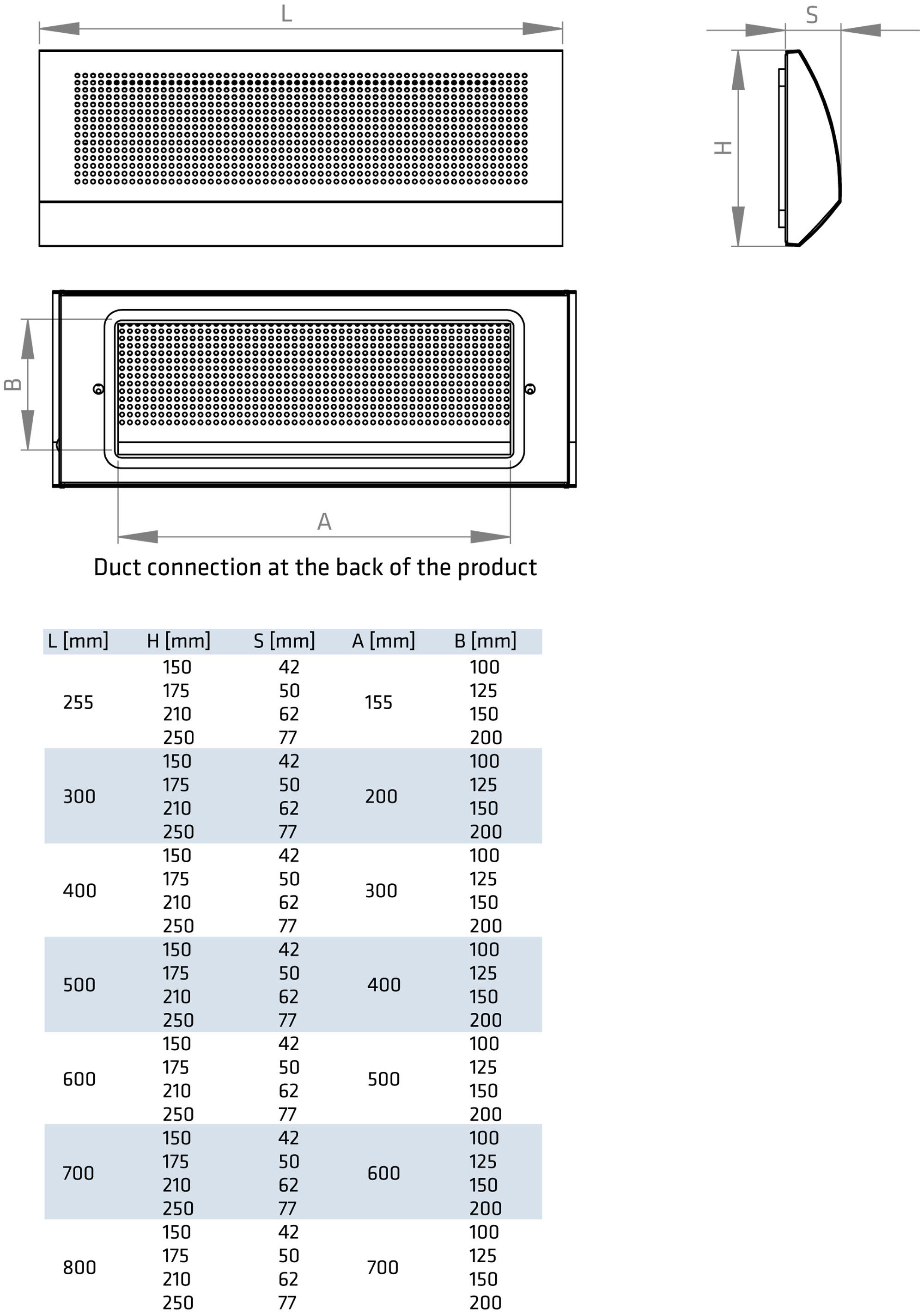

  • Rozměry
  • Vzdálenost proudění vzduchu
    délka prodění vzduchu

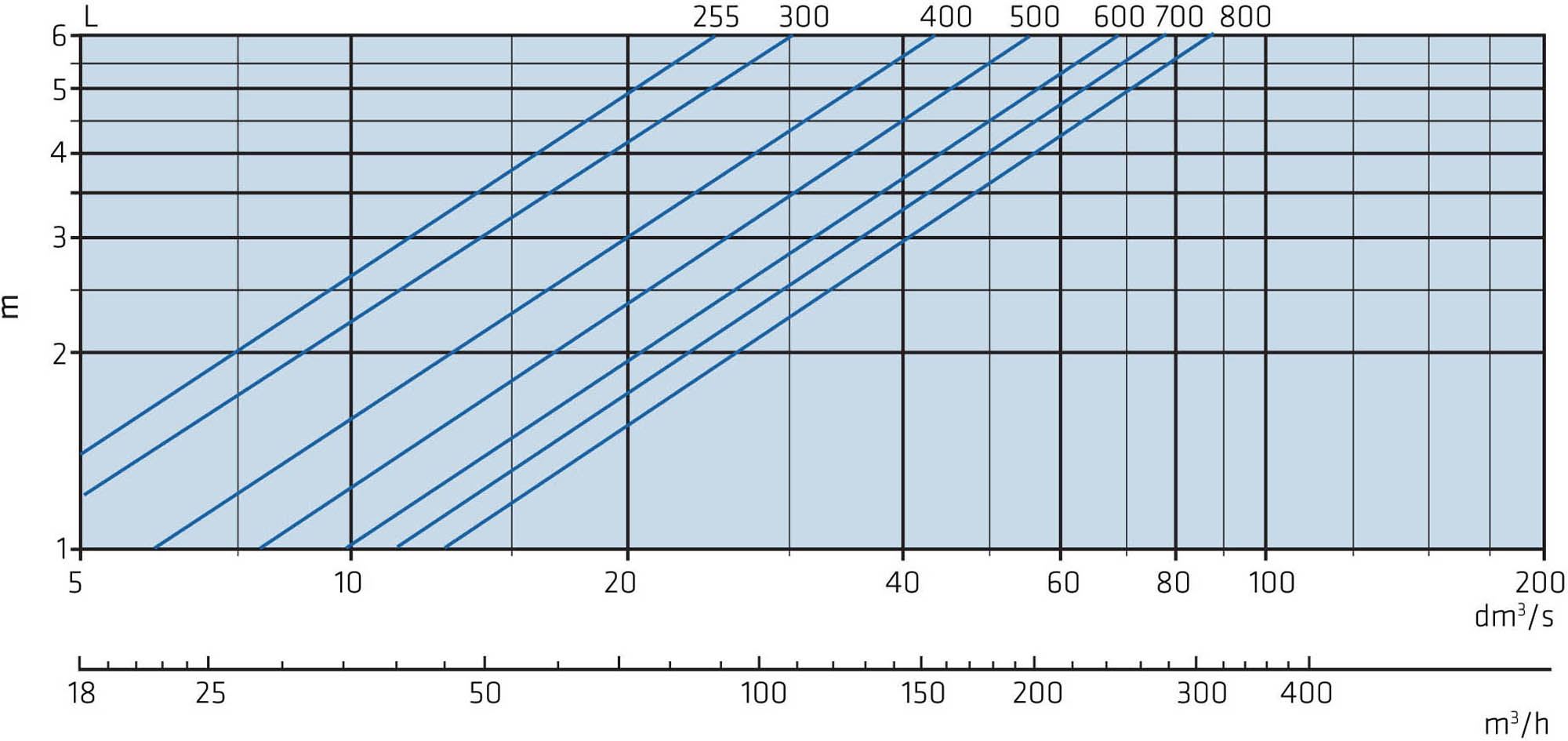

    TINO-S délka prodění vzduchu  (L0,2m), výška výrobku 150 mm

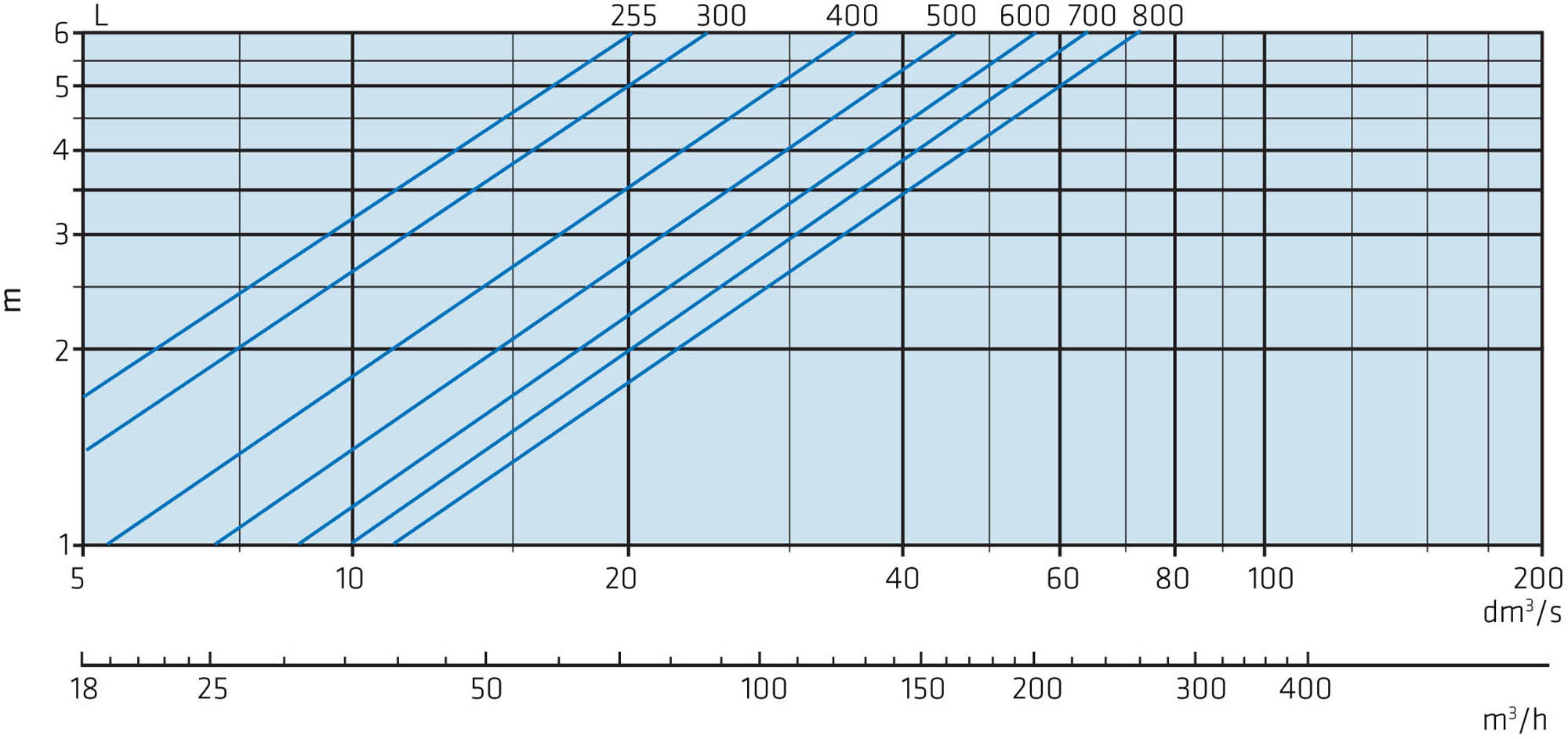

    TINO-S dosah proudění (L0,2m), výška výrobku 175 mm

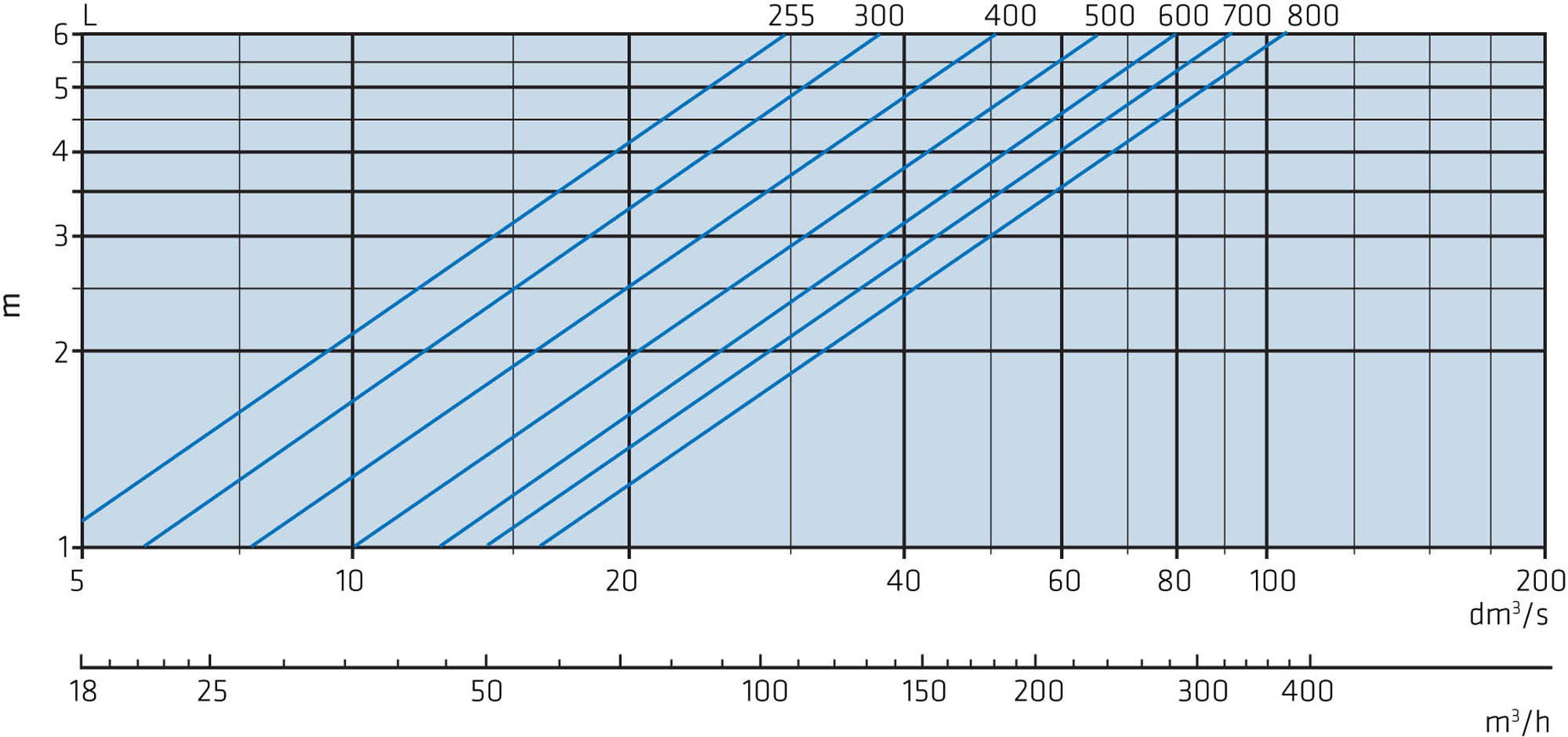

    TINO-S dosah proudění vzduchu(L 0,2m), H = 210 MM

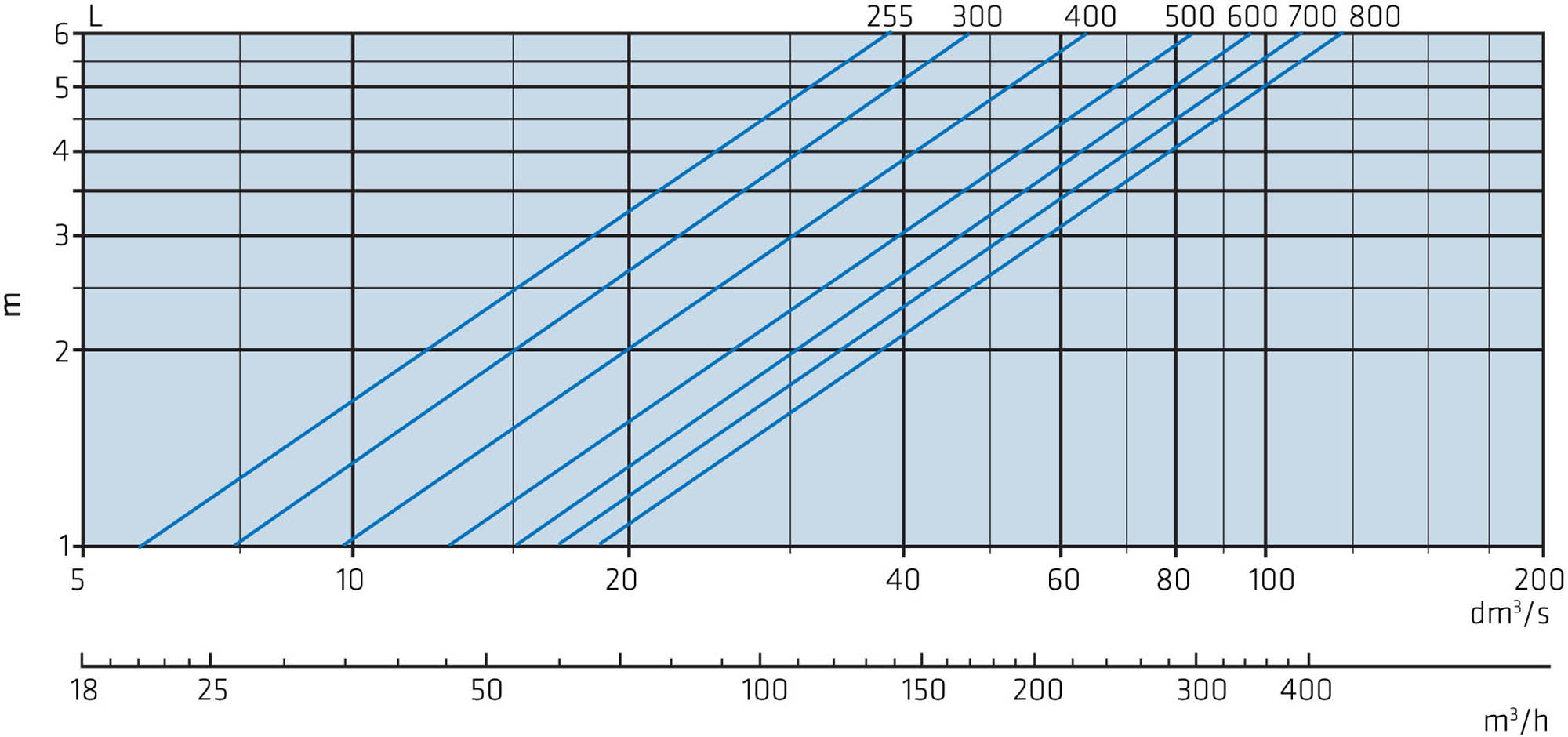

    TINO-S dosah proudění vzduchu(L 0,2m), H = 250 MM

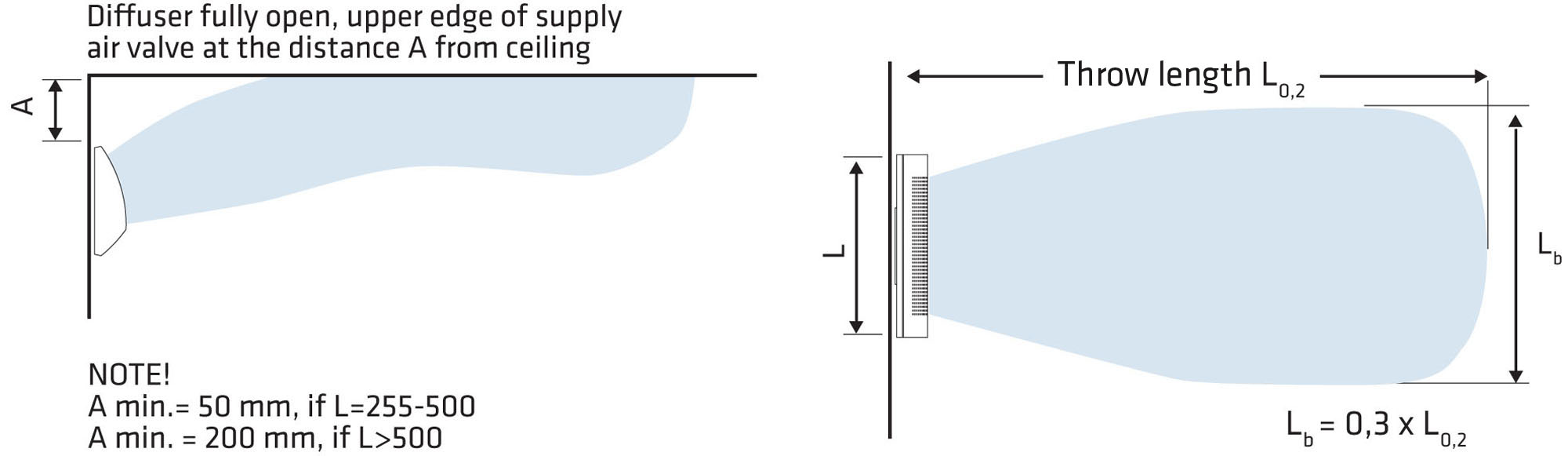

  • Stručný diagram proudění vzduchu

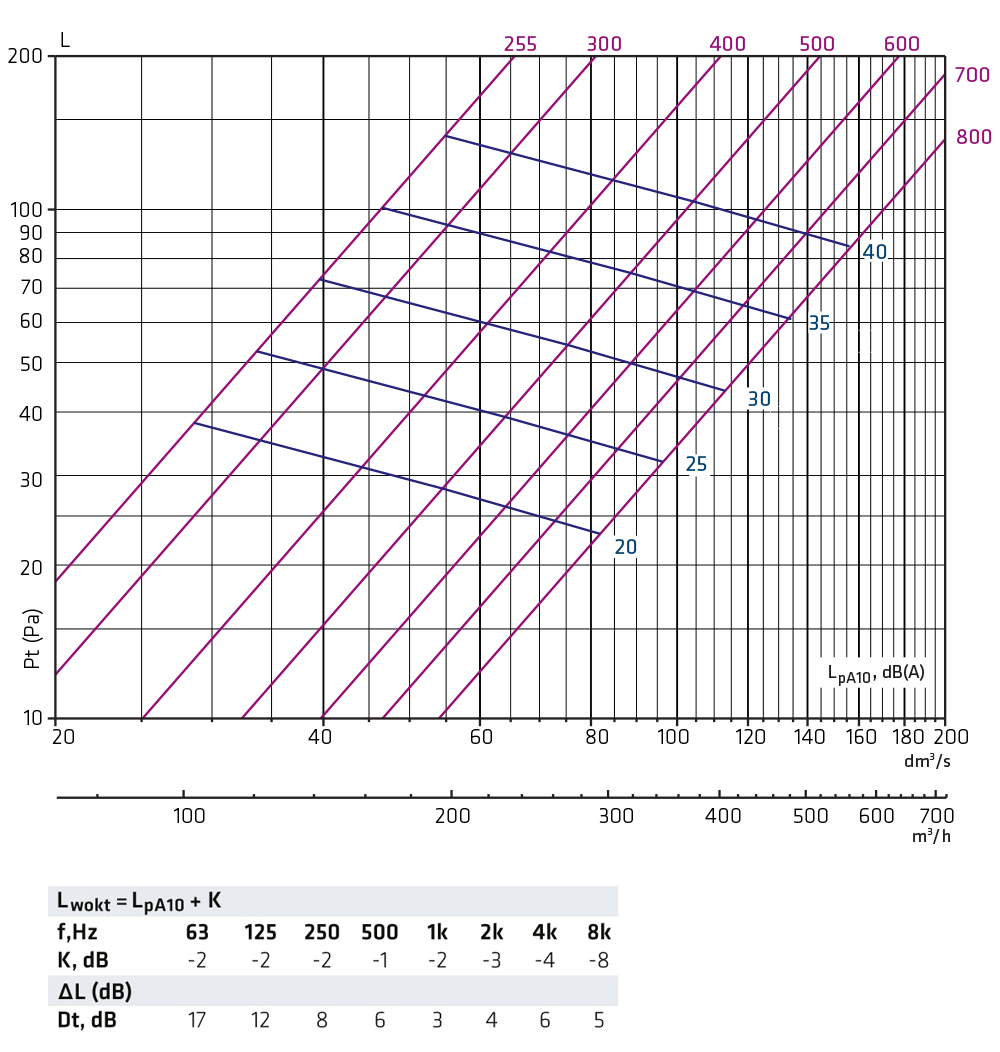

    TINO-S výška 150 mm

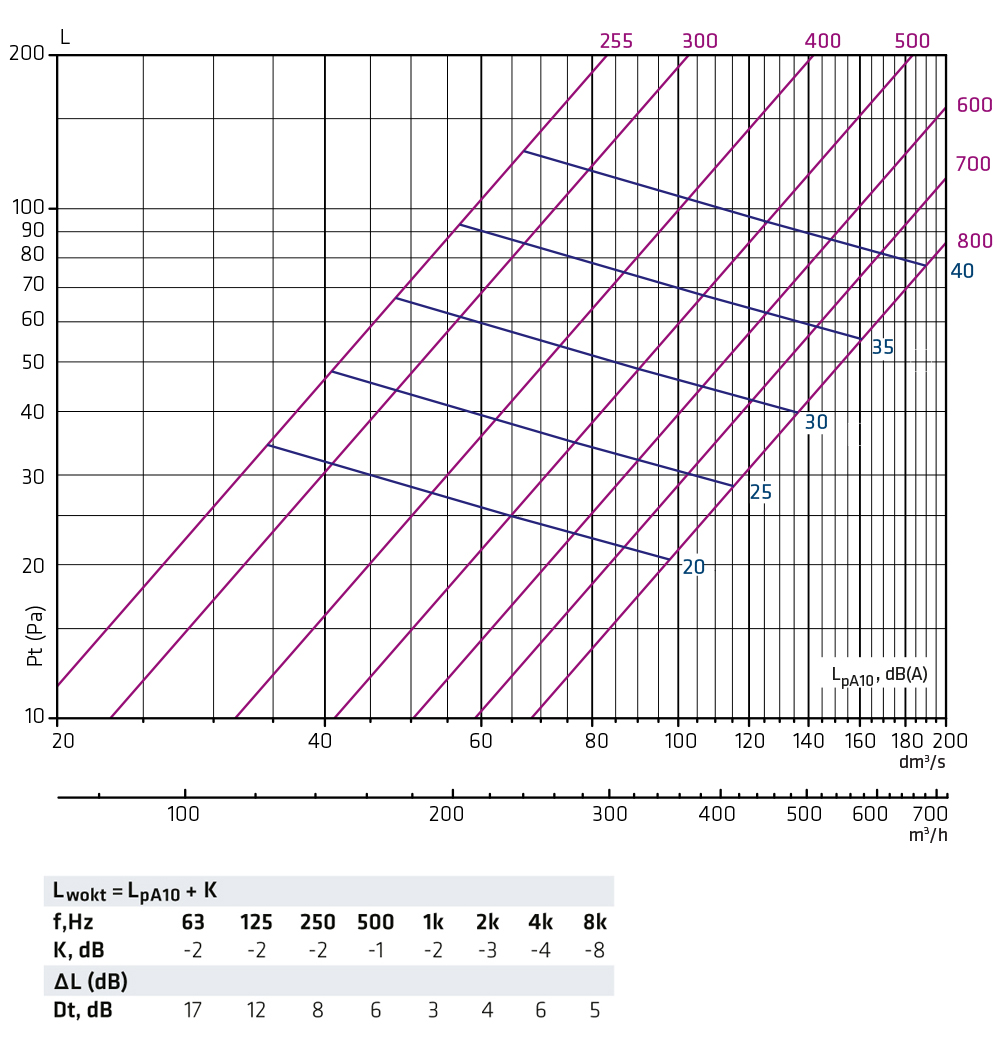

    TINO-S výška 175 mm
    TINO-S výška 210 mm

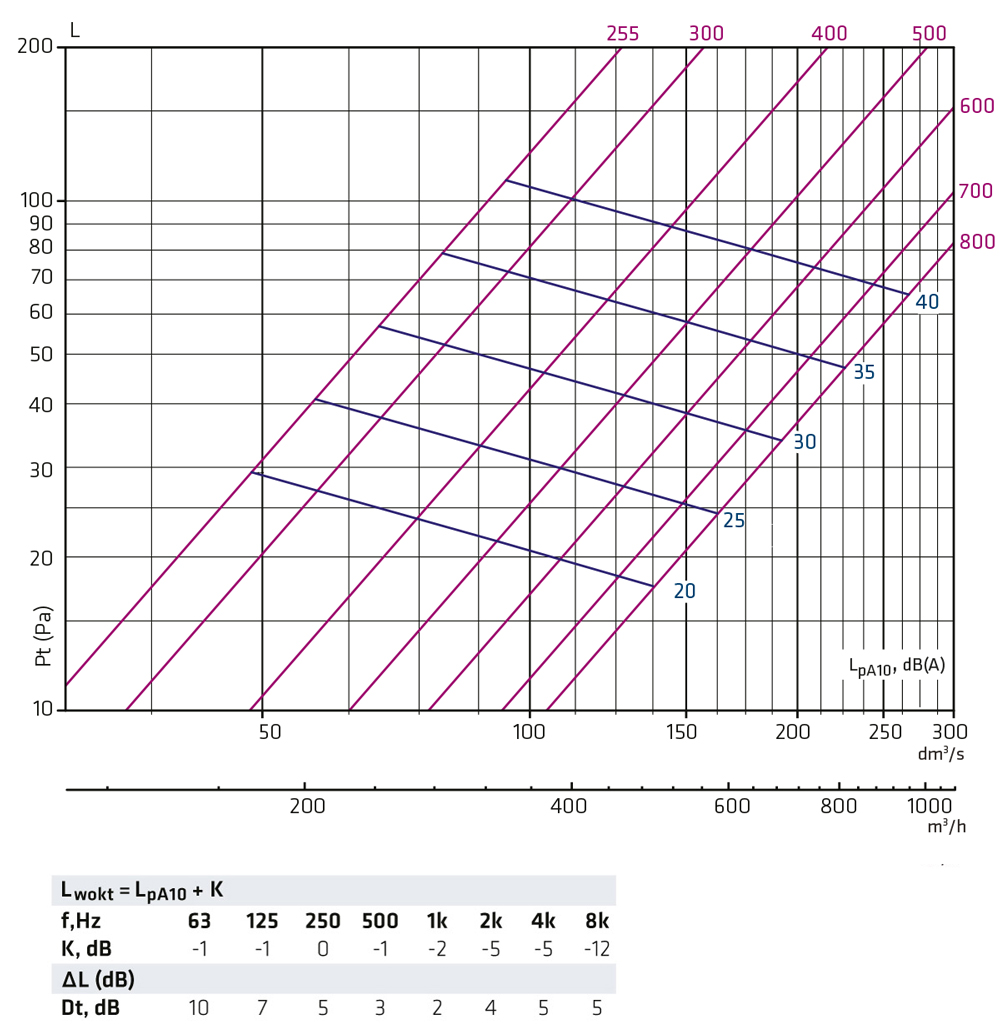

    TINO-S výška 250 mm
