SET

Odtahový difuzor

Odtahový difuzor SET lze připojit k potrubí Ø100 - 400mm. Průtok vzduchu je snadno měřitelný. Objemový průtok se nastavuje pomocí zasouvání injektorů. SAT se velmi dobře nastavuje a má nízkou hladinu zvuku. Na zvláštní objednávku lze SET vyroben z chemicky odolné a nerezové oceli.

Vlastnosti:

Snadno měřitelný a nastavitelný proud vzduchu
Nízká hladina zvuku
K dispozici v nerezové oceli a chemicky odolné

Parametry:

Průtok vzduchu 18 - 1080 m3/hod
Připojovací rozměry: ø100 - ø400

Objednat

SAT-SET - technický listpdf401.86 KB

rozměry, nastavení, dimenzování, průtok vzduchu

SET - čištění pdf106.00 KB

SET - montážní návodpdf91.27 KB

instrukce k montáži a regulaci

SET-P - nastavenípdf116.27 KB

návod

SET - nastavenípdf393.17 KB

návod

Soubory Revit (MagiCloud)

Varianty
Odtahový difusor - SAT - 100
1 2
1 = Model odvzdušňovacího ventilu, SAT nebo SET
2 = rozměr, 100-400

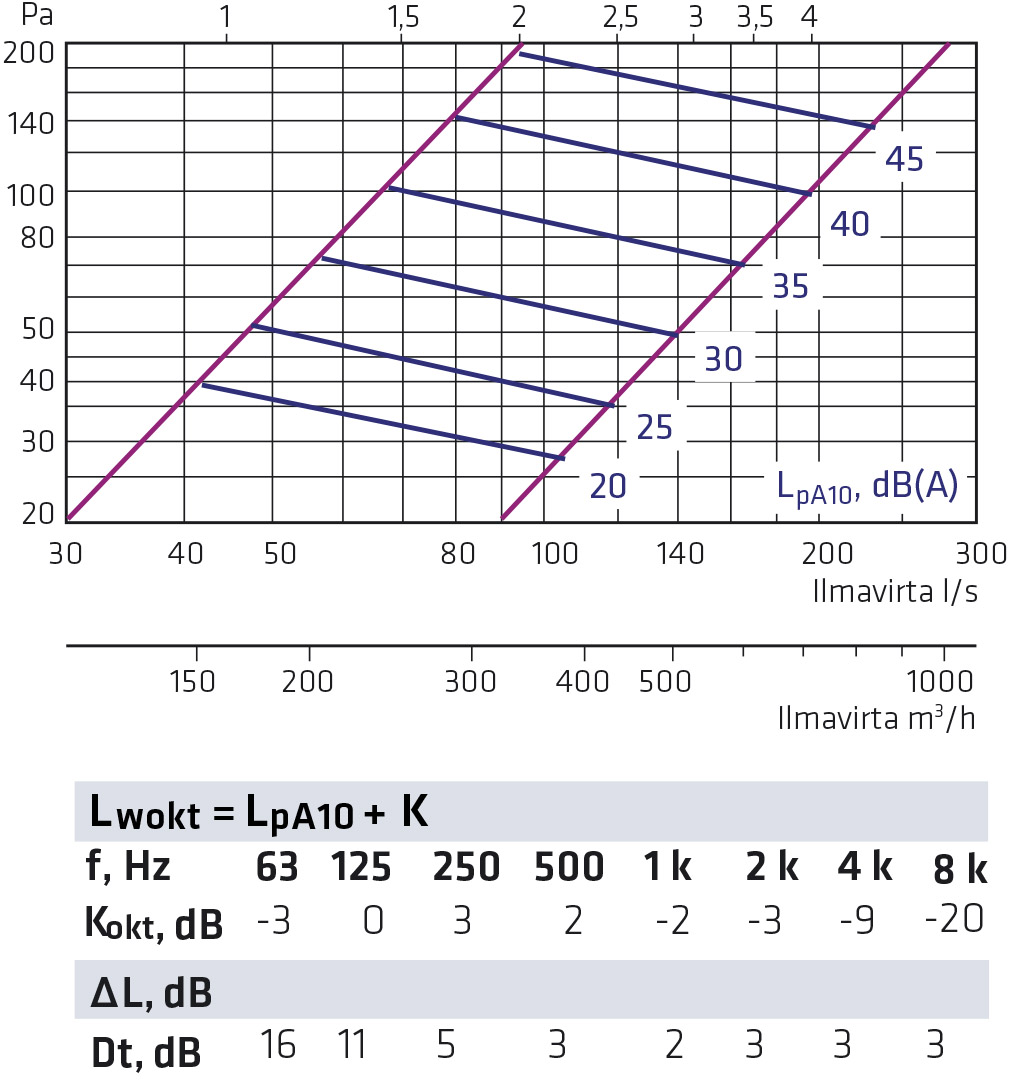

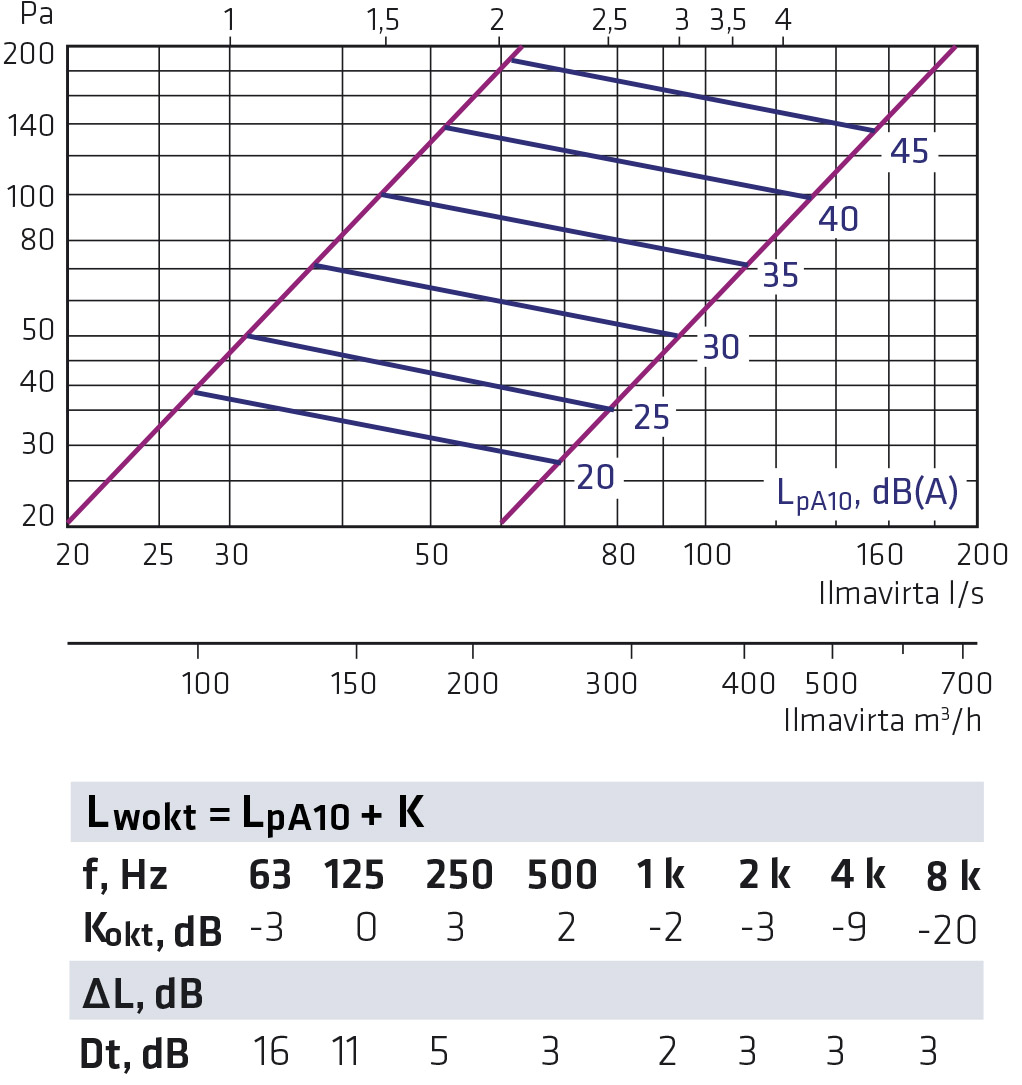

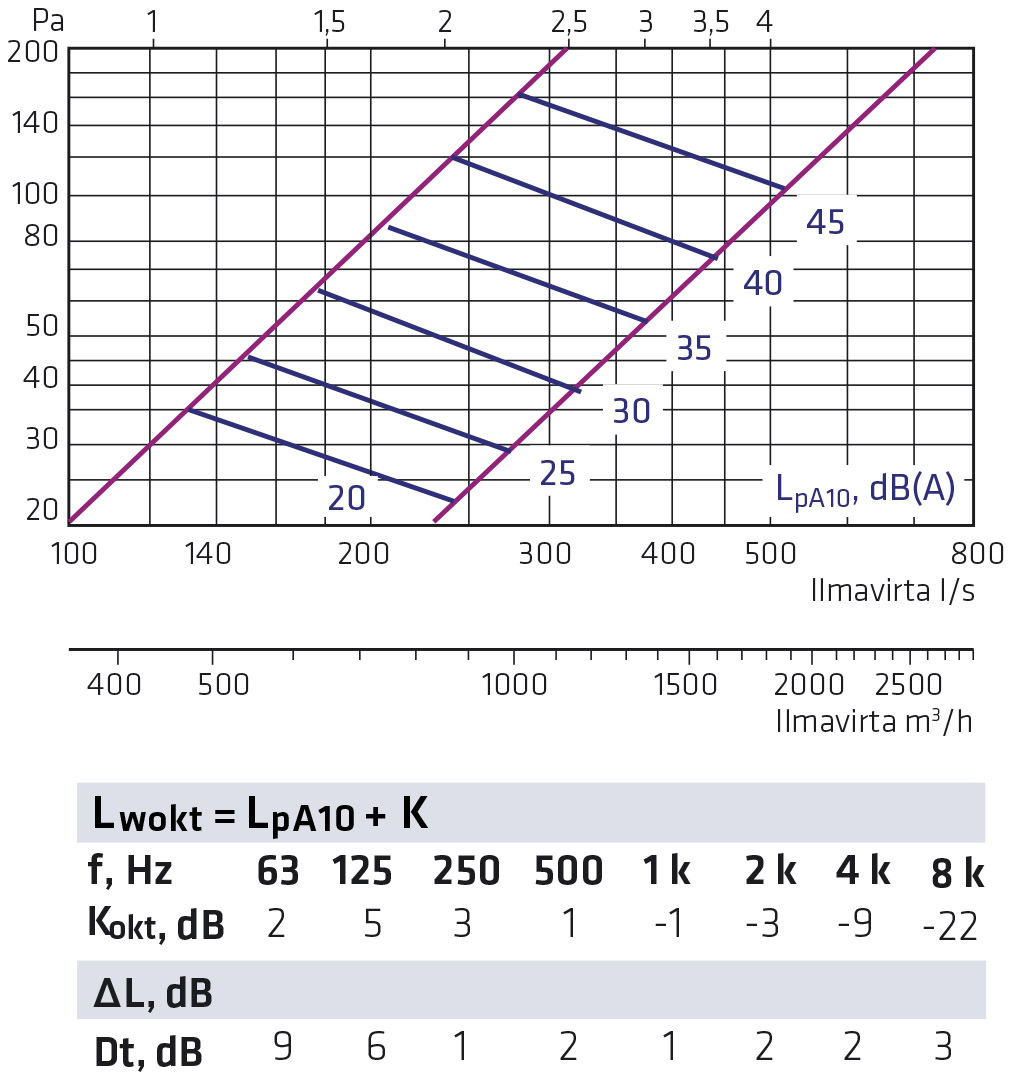

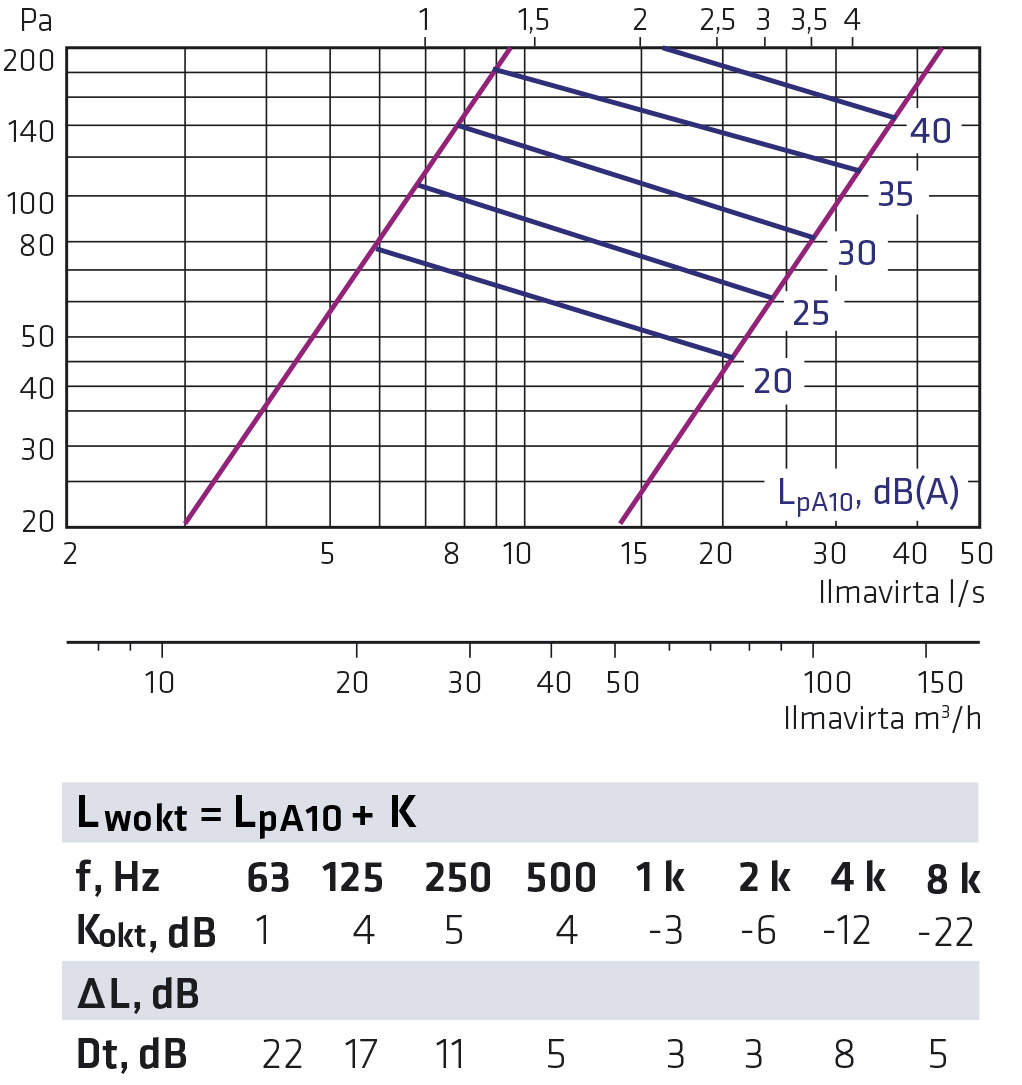

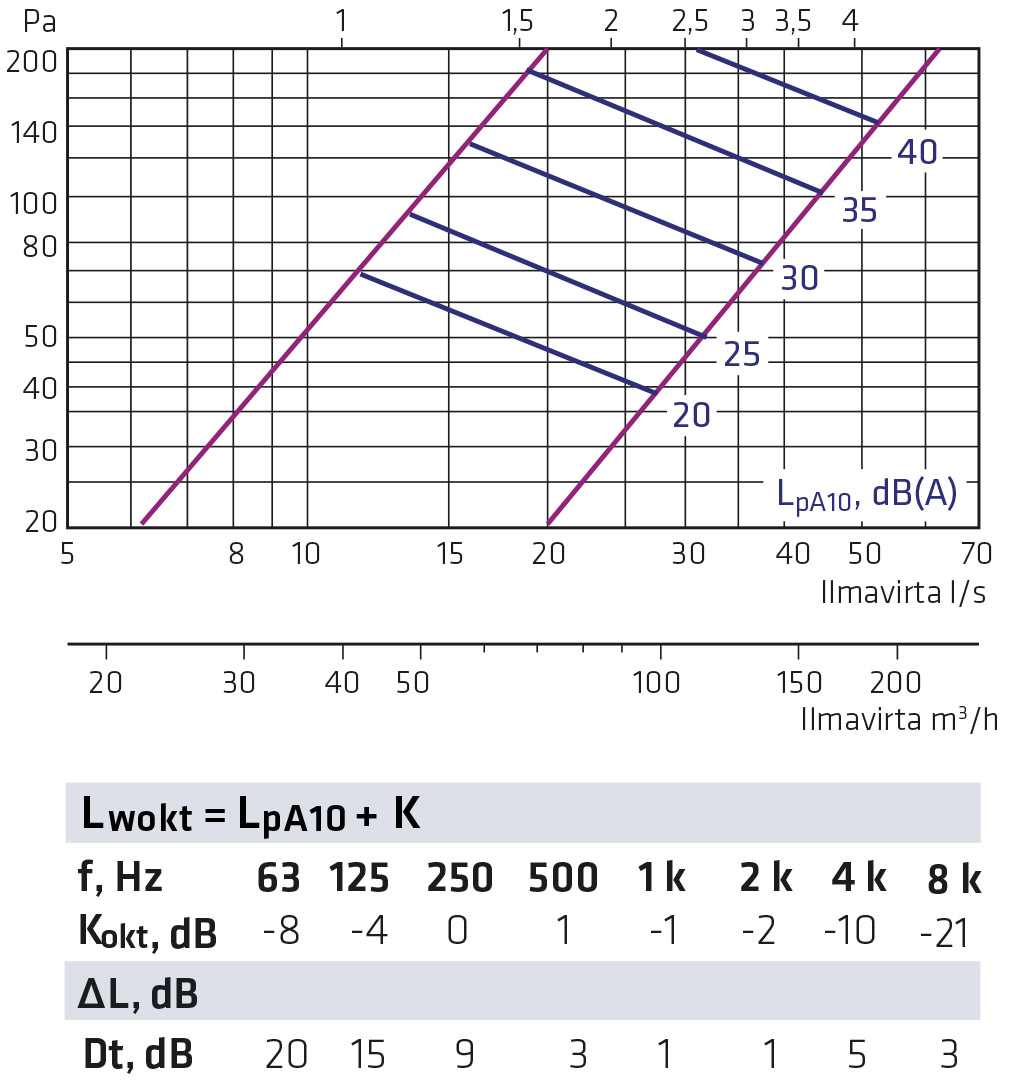

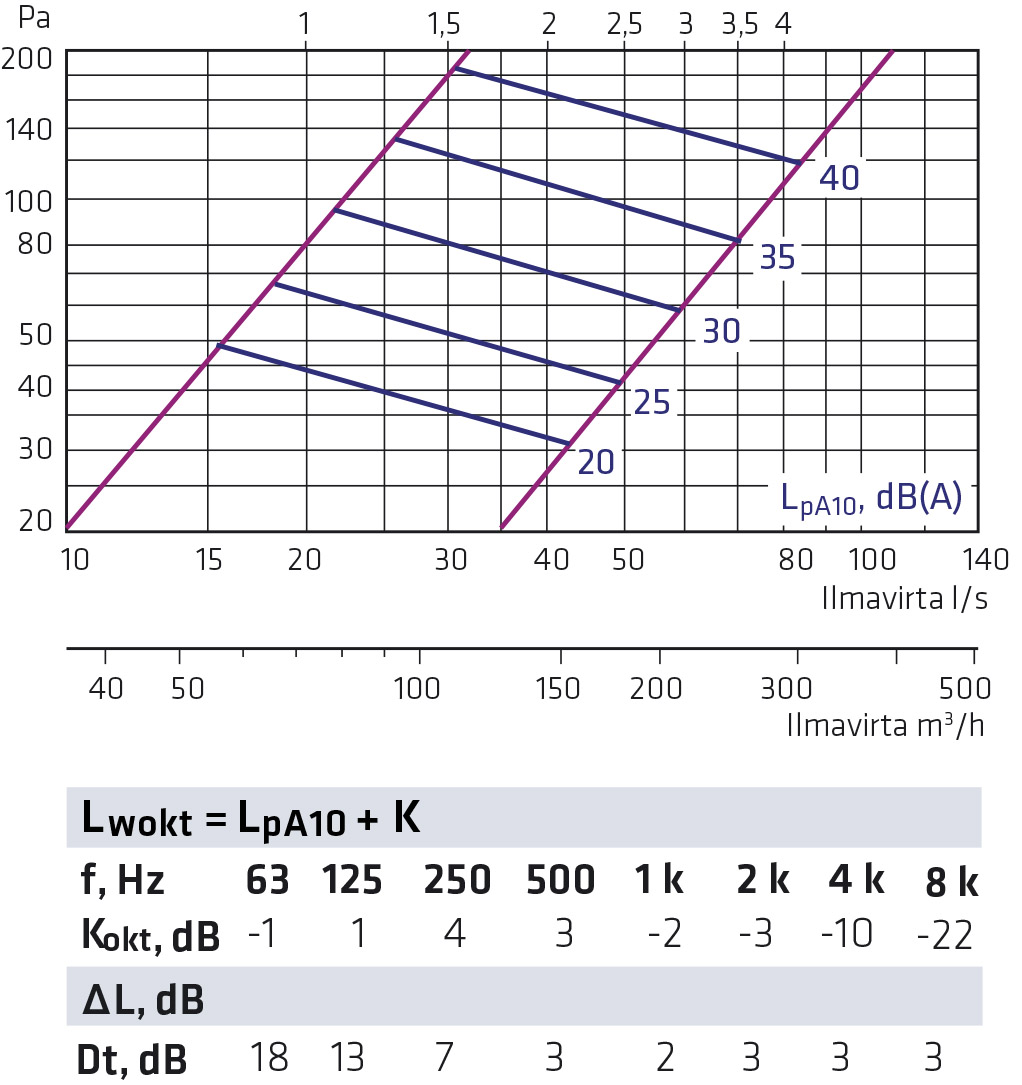

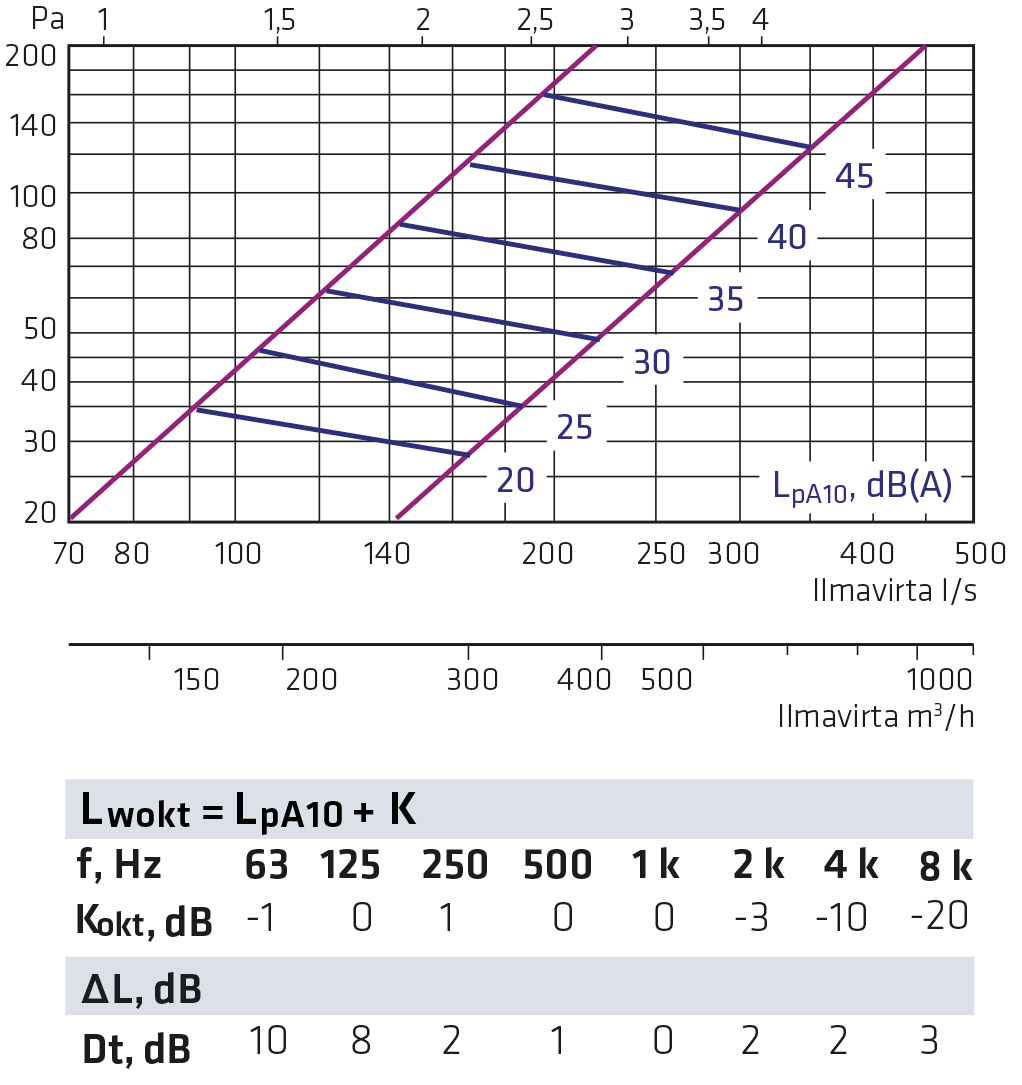

Návrhový diagram

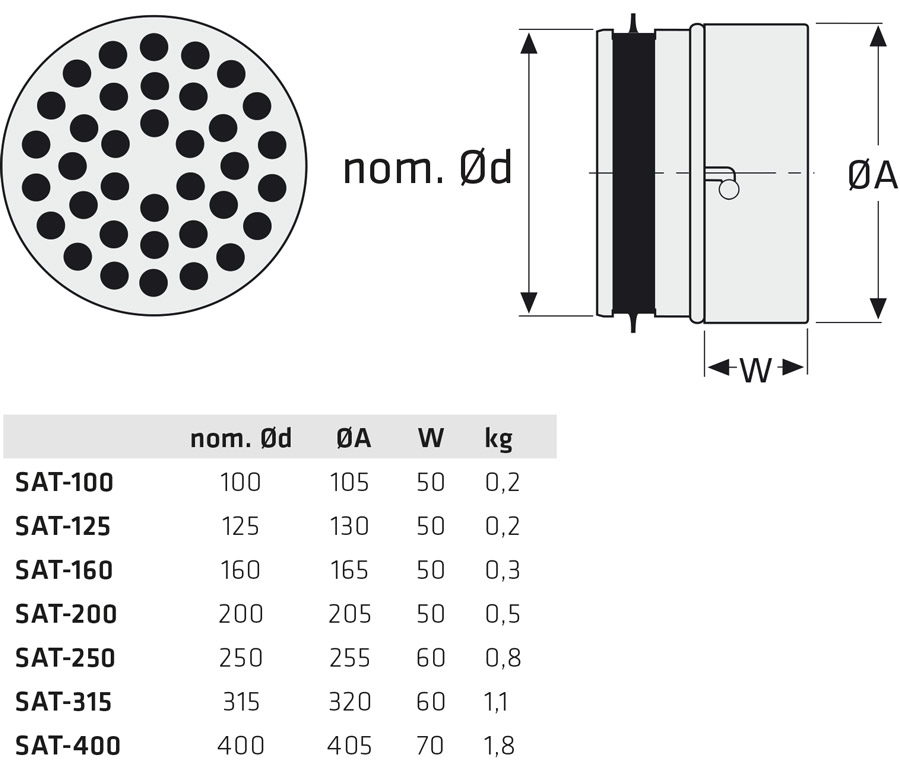

Rozměry

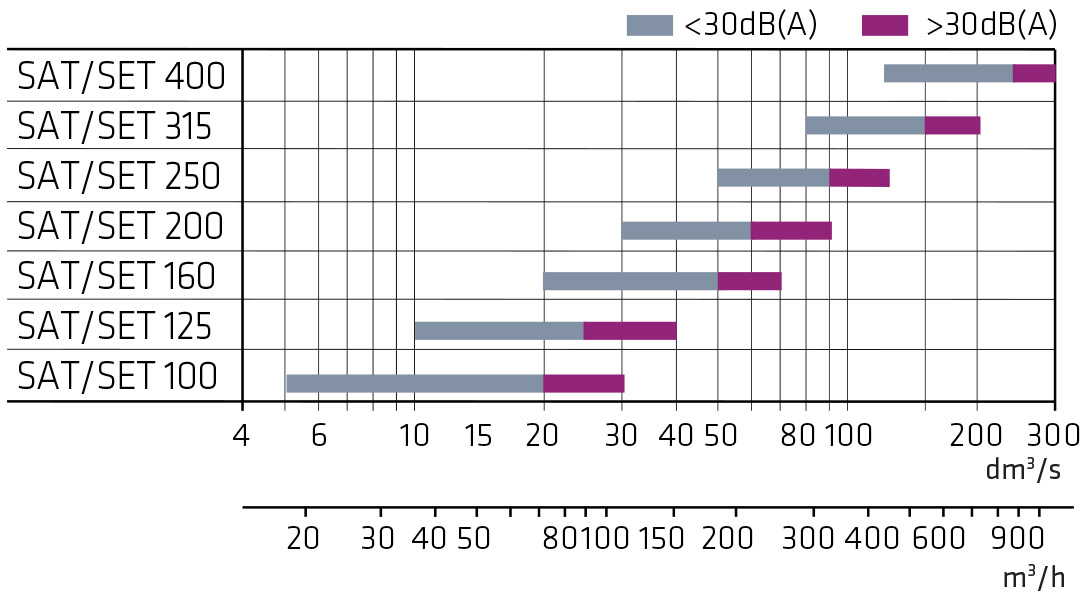

Stručný diagram proudění vzduchu

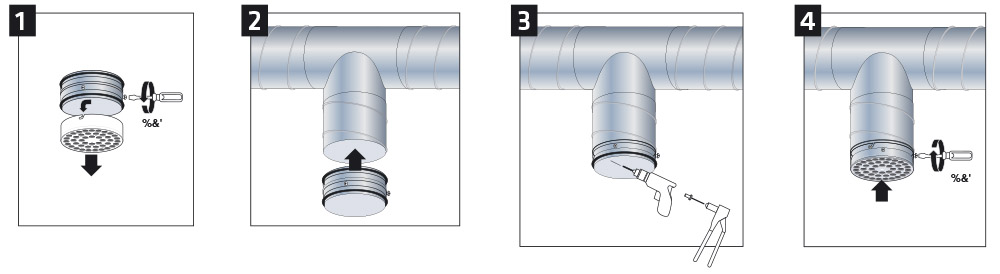

SET instalace

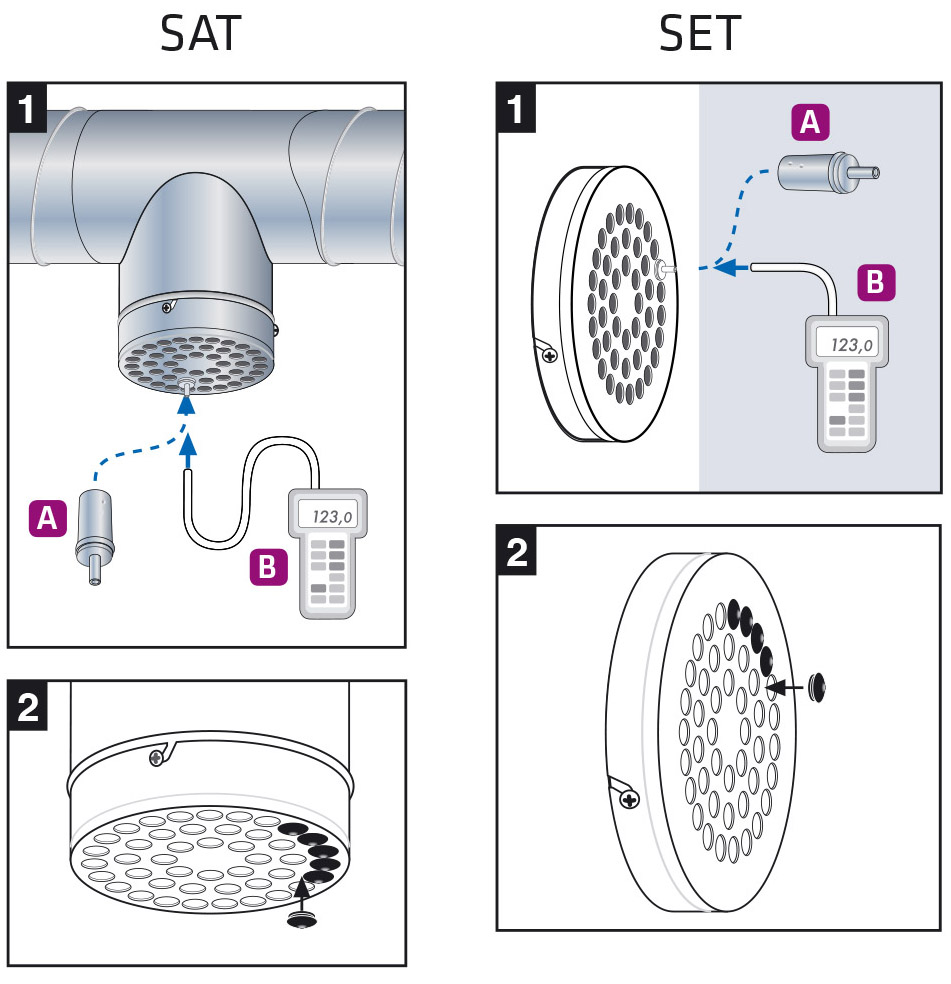

SAT a SET: Nastavení

Odtahový difusor	-	SAT	-	100
		1		2

SET

Odtahový difuzor

Parametry:
